有很多人认为玻璃胶只是一个小东西，质量好不好也影响不了什么，于是图便宜不看质量。事实如此，但是有没有什么方法能够快速地辨别玻璃胶质量的好坏呢？目前市场上的玻璃胶质量良莠不齐，比较简单的办法是通过 品牌和价格 判断其质量好坏，购买时尽量选择品牌玻璃胶，它们在品质上有保证。为了保证日常使用玻璃胶更加得心应手，我们必须了解玻璃胶的几个常见问题。

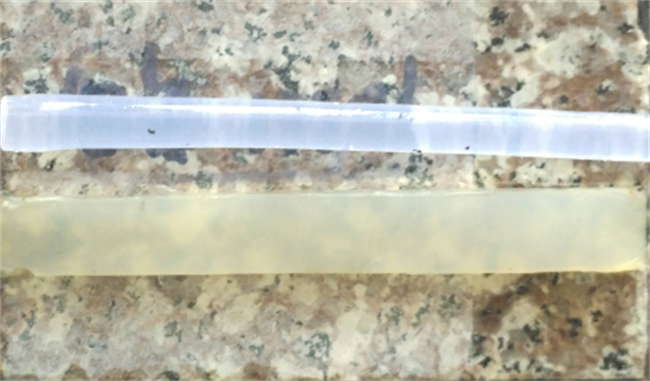

1. 中性透明胶为什么会变黄？

① 透明玻璃胶变黄可能是胶浆本身存在缺陷，主要是由中性胶内的交联剂和增粘剂引起的，这两种原料都带有胺基，胺基是极容易引起发的；

② 此外，中性玻璃胶如果与酸性玻璃胶同时使用，也有可能导致中性胶固化后变黄；

③ 胶的存放时间长或胶与基材发生反应，也可能导致玻璃胶变黄。

2. 在生活中，我们偶尔会发现玻璃胶在固化后表面起皱，一般来说有以下几种原因：

① 玻璃胶在没有固化的情况下受到振动或发生位移；

② 市面上很多低档的玻璃胶中都添加了较多的增塑剂，胶在固化过程中增塑剂有一定程度的挥发，使得胶的体积变小，因而胶会收缩起皱；

③ 若施胶太薄，胶在固化后也容易收缩起皱，加厚施胶的厚度可以减少此现象的发生(建议密封施胶厚度3mm以上，填缝施胶厚度6mm以上)。


3. 有些国产透明胶，施工完一段时间后变瓷白颜色？中性彩色胶施工后变瓷白颜色，为什么？

① 因为有些国产透明胶里加有较多的增塑剂，为了节约成本，添加了较多的沉淀白炭黑补强；当增塑剂挥发，胶条因收缩而被拉伸，则显现出瓷白的颜色；

② 各种彩色胶是添加色素使其变成各种色泽，如果颜料选择上有问题，胶在施工后颜色会发生变化；或者是彩色胶在施工时打得太薄，胶在固化过程中固有的少量收缩使胶颜色会变浅，这种情况建议施胶时保持一定的厚度(3mm以上)。


4. 为什么镜子背面打上玻璃胶，一段时间后，镜面出现花斑或胶的痕迹？

市场上镜子通常有两种不同的背面镀层：纯银和铜。

常见的镜子施胶一段时间后镜面出现花斑，此情况应该是用户使用了酸性玻璃胶，而酸性玻璃胶通常与上述材质会发生反应，造成镜面看到花斑。

因此我们强调应该选用中性胶，而中性胶分为醇型和酮肟型两种。若铜底的镜选用酮肟型中性胶，则酮肟会对铜质材质有轻微腐蚀，施工一段时间后镜面看到背后施胶处有腐蚀过的痕迹，若改用醇型中性胶便不会出现此现象。

以上都是由于基材多样性造成的选材不当。因此建议用户用胶之前， 最好做一个相容性测试，看胶是否与材料相容才用。选用恰当的玻璃胶产品才能避免不必要的损失。


5.相容性测试的必要性？如何选择相容性测试？

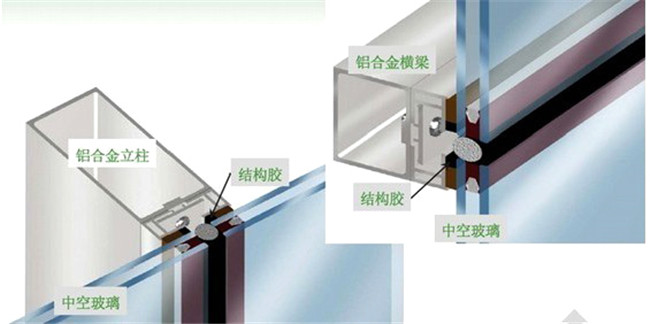

① 在结构性装配中，使用硅酮结构胶把玻璃固定在铝框上，将玻璃镶片承受的作用通过胶缝传递到铝框上，结构玻璃的自重和风荷载完全依靠硅酮结构胶粘结力来承担。因而要求密封胶具有相应抵抗环境力量的能力，硅酮结构胶与基材表面之间的相容性是满足其它性能要求的先决条件；

② 从严格意义上讲，做胶粘剂和建筑基材间的相容性测试应该到国家承认的建筑材料测试部门去进行，但由于周知的原因，在这些部门送检得到结果的周期较长，费用高。有这种必要的工程当然一定要够级别的国家权威检测机构的检验合格报告才能确定是否使用某建材产品，而一般性的工程可以将基材提供给玻璃胶的生产厂家做相容性测试，结构胶45天，中性胶、酸性胶35天左右可以得出测试结果。最简单快捷的办法是用户自己可以将玻璃胶在少量基材上试打，待完全固化后观察表面效果，并用手试其抗剥离强度如何，以简单判定该玻璃胶产品的粘力、拉力等是否符合使用需要。


6. 为什么玻璃胶有时粘鱼缸可以，有时粘不牢或发生鱼缸爆裂情况？

① 鱼缸的规格过大，盛水后压力太大，玻璃或玻璃胶都不能负荷会造成鱼缸爆裂；

② 玻璃或玻璃胶本身有质量问题或施工方法不正确；

③ 璃胶瓶内如果混入空气，会令施胶时胶条上留有气泡，产生气泡的地方自然胶薄，注水受压后有机会令鱼缸爆裂。因此，我们建议用户施胶后应仔细检查胶条是否出现气泡，若发现有气泡必须重新施工或补胶。


7.有些国产玻璃胶在施胶时出现的气泡声，是什么原因？如何解决？

这种情况一般出现在硬支的玻璃胶上，特别以透明类居多，原因可能有：

① 分装时技术不过关，胶瓶内混入了空气；

② 市面上多数中低档的玻璃胶都添加了增塑剂，存放一段时间后与玻璃胶包装瓶的PE软胶发生轻微化学反应，令胶瓶有胀大增高的现象出现，空间内留存的空气渗入胶浆使之产生空隙，在施胶时就会打出气泡声。

克服这种现象的有效方法是：选用高档的玻璃胶或者在保质期内越早施工效果越好，产品存放在27℃以下通风阴凉处。

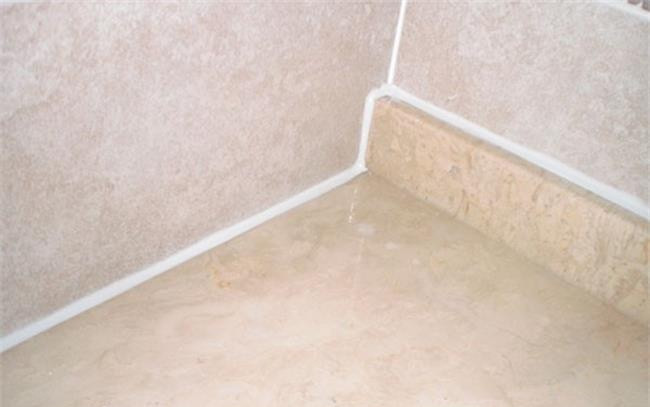

8. 玻璃胶为什么会发霉呢？怎么预防发霉?

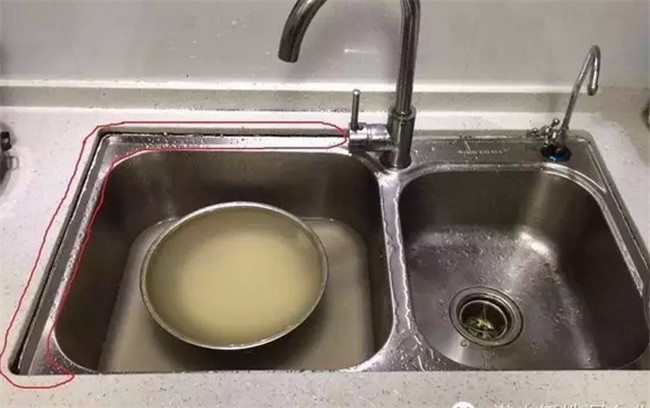

因为玻璃胶是靠吸收空气中的水分固化的，表面是微孔结构，非常容易吸附各种的有机物，而马桶、洗脸台、淋浴房、浴缸、洗菜池长期与水接触，会产生很多霉菌等微生物在玻璃胶的表面和缝隙生长。

久而久之，霉菌就会布满整个玻璃胶表面，故而变黑。此外，霉菌还会吸附更多的污物细菌，不光影响美观，还会传播各种传染性疾病，危害您和家人的健康。

因此我们推荐使用 三和纳米防霉胶，三和纳米防霉胶具有双倍长效防霉保护，0级防霉，持久保护，有效隔绝空气中各种有机物，从根源上防止硅胶发黑发霉。


9.有些酸性玻璃胶打出来时有盐粒般大小的粒状，而固化后有些粒状又会自动化解，为什么？

因为常见的酸性交联剂，在温度较低的环境下有结晶现象，交联剂在胶瓶内凝结，打出来后便会看见有盐粉粒般大小的粒状,但它慢慢会溶化的，所以固化后粒状又会自动化解。这种情况对胶的质量影响不大，出现此情况，主要是受低温影响比较大。

10.酸性胶用在水泥上为什么很容易脱落？

酸性胶在固化时产生醋酸，会与水泥、大理石、花岗岩等碱性材料的表面发生反应，形成一种白垩状的物质，从而引起脱落。

温馨提示：

根据不同的用途特点，正确选用密封胶。不同用途的硅酮密封胶有其各自不同的性能特点。一般情况下，它们相互之间不能随意代替使用。比如用耐候密封胶代替结构密封胶使用、用门窗密封胶代替防霉密封胶使用等，用错胶可能会导致工程出现严重的质量事故和安全事故。
